[Dreamhack] Grand Theft Auto풀이

Grand Theft Auto | 워게임 | Dreamhack | 워게임 | Dreamhack

Grand Theft Auto



문제 설명

혹시 자동차🚗 해킹에 관심 있으신가요?
자동차의 CAN과 통신해서 얻은 파일을 통해 어떤 자동차인지 알아내세요!
플래그 형식 : DH{[연도]_[제조사]_[모델명]}
예를 들어, 차량이 "2014, Hyundai, Sonata"인 경우,
플래그는 DH{2014_Hyundai_Sonata}가 됩니다.
참고 자료 UDS protocol : https://piembsystech.com/data-identifiers-did-of-uds-protocol-iso-14229/



---



문제에서 준 파일을 압축 풀면 다음과 같은 txt 발견했다.



사이트에서 준 참고자료를 들어가봤다

txt  파일의 숫자와 매치하던 중,  F190이 보였는데 이는 VIN 데이터 식별자라고 한다.

자동차 내부에서는 CAN 통신을 하는데

주어진 .txt파일 확인 시 ECU에서 차량 식별 번호인 VIN울 가져오는 과정임을 알 수 있음



[CAN] CAN Frame 구조 (tistory.com) << Can Frame 구조 살펴봄



can0 7E0 [8] 03 22 F1 90 00 00 00 00

=> ECU에 F1 90 ID에 해당하는 데이터를 요청하는 메시지



can0  7E8   [8]  10 14 62 F1 90 57 44 44

=> ECU는 요청한 데이터의 첫 번째 부분을 전송하고 있으며, 총 20바이트의 데이터가 전송될 것임을 알리는 것임



can0  7E0   [8]  30 00 00 00 00 00 00 00

=> ECU에 나머지 데이터를 전송하라는 지시를 내림



can0  7E8   [8]  21 48 46 35 47 42 35 42

=> 첫 번째 프레임의 나머지 데이터를 전송하는 중임



can0  7E8   [8]  22 41 32 37 30 38 36 36

=> 나머지 데이터를 포함함



이를 토대로 연속된 메시지에서 ECU가 전송한 데이터를 모두 합치면

57 44 44 48 46 35 47 42 35 42 41 32 37 30 38 36 36

---

아스키로 변환하면 "WDDHF5GB5BA270866" 나옴

ASCII 텍스트, 16 진수, 이진, 10 진수, Base64 변환기 (rapidtables.org)

---

정리하면

ECU에 F1 90 데이터(보통 VIN 번호)를 요청하는 메시지 보내고 ECU는 총 20바이트의 데이터를 나눠서 응답한 것임

이 때의 데이터를 통해 VIN 값 확인 가능함

VIN Decoding... | FAXVIN

VIN Decoding... | FAXVIN

사진과 같은 차량 결과가 나온다.

---



DH{2011_Mercedes-Benz_E-class}

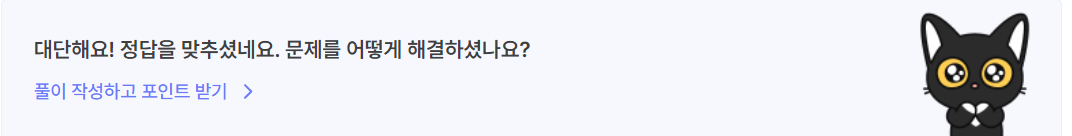

플래그 양식에 맞춰 값 넣어주면 성공이다
